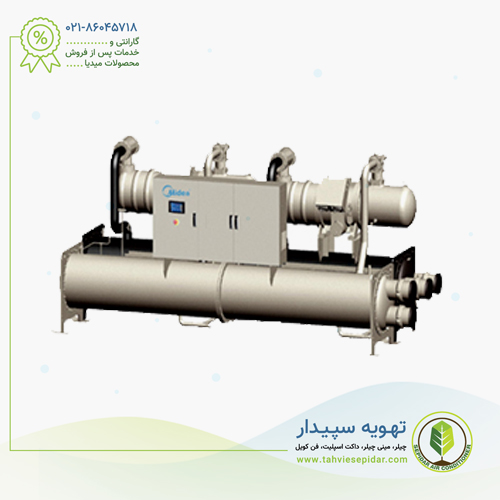

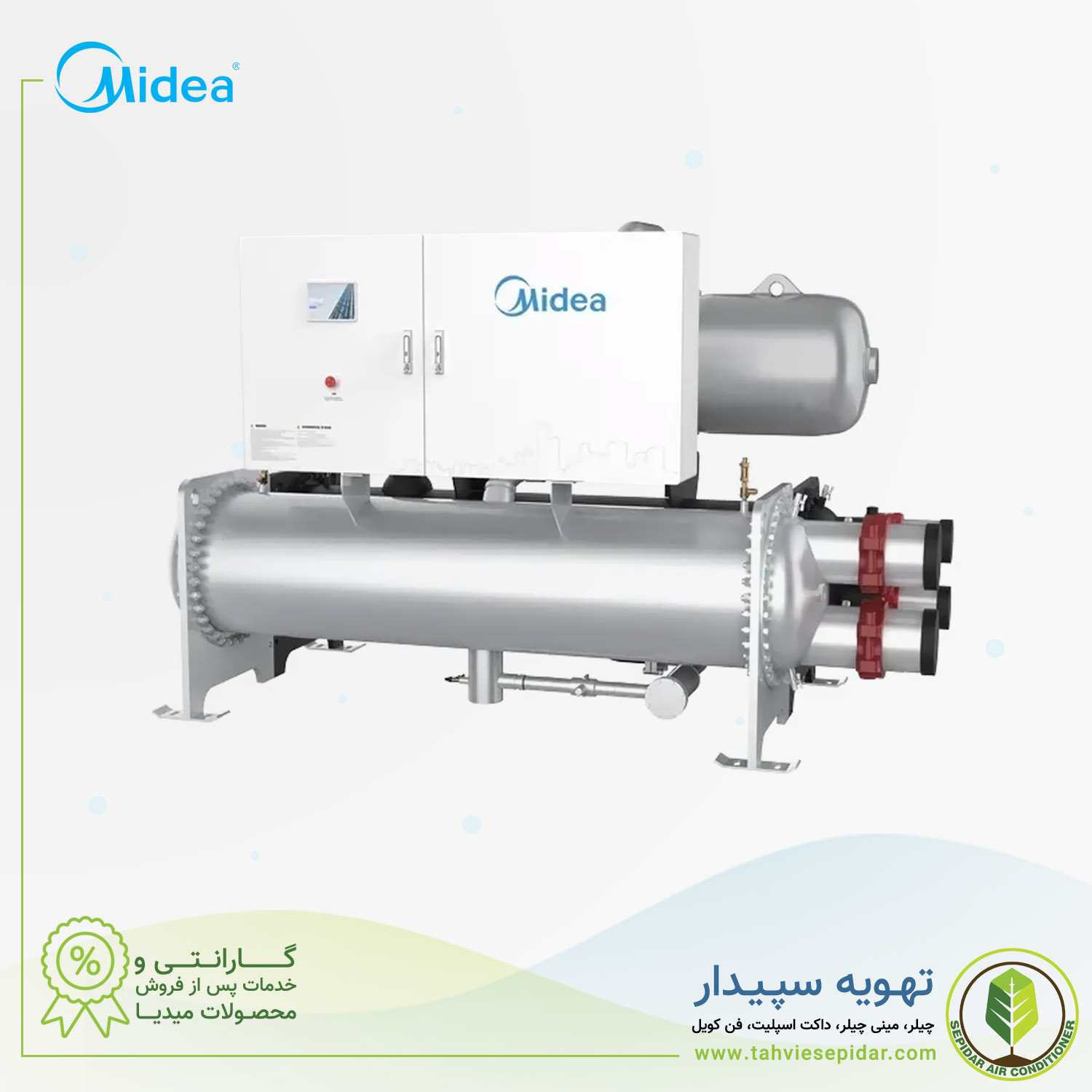

چیلر فلودد میدیا:

چیلر Flooded نوعی چیلر است که در آن از اواپراتور فلودد (مستغرق یا همان غرقابی) استفاده شده و ویژگی ها ، مزایا و معایبی را به همراه دارد که در ادامه، به تشریح طرز کار آن می پردازیم.

نحوه عملکرد در اواپراتور چیلر Flooded دقیقا برعکس چیلر با اواپراتور DX است. در چیلر فلودد ، آب از داخل لوله های مسی اواپراتور (Shell&Tube) و مبرد از داخل پوسته عبور داده می شود و به نوعی لوله های مسی حاوی آب درون یک پوسته مملو از مبرد در حال تبخیر ، مستغرق است ولی در چیلر با اواپراتور DX ، مبرد درون لوله های مسی جریان داشته و این آب است که لوله ها را احاطه کرده و به نوعی درون پوسته حرکت می کند.

در اواپراتور فلودد، مبرد از قسمت زیرین وارد پوسته شده و با گرفتن حرارت از آب جاری در لوله ها ، تبخیر شده و بدین ترتیب مبرد به صورت گاز از قسمت بالای پوسته خارج و مبرد مایع همچنان در قسمت پایینی پوسته جمع شده و برای تبخیر شدن ، حرارت را از آب جاری در لوله ها می گیرد. نکته اینکه بین ۵۵ تا ۶۵ درصد حجم درون پوسته را مبرد مایع اشغال می کند و مبرد مایع به علت جمع شدن در قسمت پایینی پوسته این فرصت را پیدا می کند تا به طور کامل با آب درون لوله ها تبادل حرارتی داشته باشد.

مقدار مبرد موجود در پوسته توسط یک سیستم کنترل ترکیبی (کنترلر سطح مبرد و شیر انبساط الکترونیکی) همواره در سطحی بهینه نگهداری می شود تا انتقال حرارت بهینه بین مبرد و آب صورت بگیرد. باتوجه به مقدار زیاد مبرد در پوسته ی اواپراتور با یک بار پر شدن پوسته از مایع مبرد مدت زمان بیشتری طول می کشد تا مایع مبرد تبخیر شده و کمپرسور مجددا استارت نماید این مزیت در کاهش مصرف برق چیلر موثر است.
