سیستم تهویه مطبوع چیست؟ بررسی کامل انواع سیستم‌های HVAC و کاربرد آن‌ها
سیستم تهویه مطبوع یکی از بخش‌های اصلی تأسیسات مکانیکی ساختمان است که برای ایجاد شرایط مناسب دما، گردش هوا و در صورت نیاز کنترل رطوبت و کیفیت هوای داخل به کار می‌رود. انتخاب درست این سیستم می‌تواند بر آسایش ساکنان، شرایط محیط کار، مصرف انرژی و هزینه‌های نگهداری ساختمان تأثیر بگذارد.
امروزه برای تأمین سرمایش و گرمایش ساختمان، گزینه‌های متنوعی مانند اسپلیت، داکت اسپلیت، سیستم VRF، چیلر، هواساز و پمپ حرارتی وجود دارند. این تجهیزات از نظر ساختار، روش انتقال انرژی، ظرفیت، نحوه توزیع هوا و کاربرد با یکدیگر متفاوت‌اند. به همین دلیل، شناخت انواع سیستم تهویه مطبوع پیش از طراحی یا اجرای تأسیسات اهمیت زیادی دارد.
در این مقاله بررسی می‌کنیم سیستم تهویه مطبوع چیست، چه اجزایی دارد، انواع سیستم‌های HVAC چگونه کار می‌کنند و هرکدام برای چه نوع پروژه‌هایی مناسب‌تر هستند.
سیستم تهویه مطبوع چیست و چه وظایفی دارد؟
سیستم تهویه مطبوع مجموعه‌ای از تجهیزات و اجزای مکانیکی است که برای تنظیم شرایط هوای داخل ساختمان طراحی می‌شود. این مجموعه می‌تواند وظایفی مانند سرمایش، گرمایش، تأمین هوای تازه، گردش هوا، فیلتراسیون و کنترل رطوبت را بر عهده داشته باشد؛ البته همه سیستم‌ها الزاماً تمام این قابلیت‌ها را ندارند.
مهم‌ترین وظایف سیستم تهویه مطبوع عبارت‌اند از:
- سرمایش: دریافت گرمای اضافی از فضای داخل و انتقال آن به محیط بیرون یا منبع دفع حرارت.
- گرمایش: تأمین گرمای موردنیاز ساختمان از طریق تجهیزات مناسب.
- تهویه با هوای تازه: ورود هوای بیرون به میزان موردنیاز و فراهم کردن امکان تخلیه هوای مصرف‌شده.
- گردش و توزیع هوا: انتقال هوا میان تجهیزات و فضاهای مختلف ساختمان.
- فیلتراسیون: کاهش بخشی از ذرات معلق هوا با استفاده از فیلترهای متناسب با نیاز پروژه.
- کنترل رطوبت: کاهش یا افزایش رطوبت در سیستم‌هایی که به تجهیزات مناسب برای این کار مجهز هستند.
اهمیت هرکدام از این عملکردها به کاربری ساختمان بستگی دارد. برای مثال، در یک واحد مسکونی ممکن است کنترل دما اولویت اصلی باشد، اما در یک مرکز درمانی، فضای پرتراکم یا محیط صنعتی، الزامات تهویه، فیلتراسیون و کنترل شرایط محیطی نیز می‌توانند نقش تعیین‌کننده‌ای داشته باشند.
بنابراین، سیستم تهویه مطبوع را نباید صرفاً یک دستگاه تولید هوای سرد در نظر گرفت. این سیستم باید متناسب با نیازهای واقعی ساختمان طراحی شود.
سیستم HVAC چیست و چه تفاوتی با تهویه مطبوع دارد؟
HVAC مخفف عبارت انگلیسی Heating, Ventilation, and Air Conditioning است؛ یعنی گرمایش، تهویه و تهویه مطبوع.
این اصطلاح به مجموعه عملکردها و تجهیزات مربوط به تنظیم شرایط محیط داخلی اشاره دارد. در کاربرد فنی، HVAC می‌تواند تجهیزات گرمایشی و سرمایشی، سامانه تهویه، شبکه توزیع هوا یا سیال، فیلترها و تجهیزات کنترلی را در بر بگیرد. در مقابل، وقتی از یک دستگاه مشخص مانند کولر گازی صحبت می‌کنیم، معمولاً منظور تجهیزی برای تأمین سرمایش و در برخی مدل‌ها گرمایش است. چنین دستگاهی ممکن است به‌تنهایی تمام نیازهای تهویه و تأمین هوای تازه ساختمان را پوشش ندهد.
برای مثال، یک اسپلیت می‌تواند دمای اتاق را تنظیم کند، اما تأمین هوای تازه موردنیاز آن فضا ممکن است به راهکار جداگانه‌ای نیاز داشته باشد. به همین ترتیب، وجود هواساز یا فن‌کویل نیز به‌تنهایی به معنای تأمین تمام نیازهای گرمایشی، سرمایشی و تهویه ساختمان نیست؛ عملکرد نهایی به آرایش تجهیزات و طراحی کل سیستم وابسته است.
انواع سیستم تهویه مطبوع کدام‌اند؟
سیستم‌های تهویه مطبوع را می‌توان براساس ساختار تجهیزات، روش انتقال انرژی، نحوه توزیع هوا و مقیاس پروژه دسته‌بندی کرد. در ساختمان‌های معمولی و تجاری، چند راهکار رایج وجود دارد که هرکدام ویژگی‌ها و محدودیت‌های خاص خود را دارند.
نکته مهم این است که همه این دسته‌ها کاملاً مستقل از یکدیگر نیستند. برای مثال، پمپ حرارتی می‌تواند در قالب یک سیستم اسپلیت اجرا شود و یک سیستم مرکزی نیز ممکن است ترکیبی از تجهیزات آبی و هوایی داشته باشد.

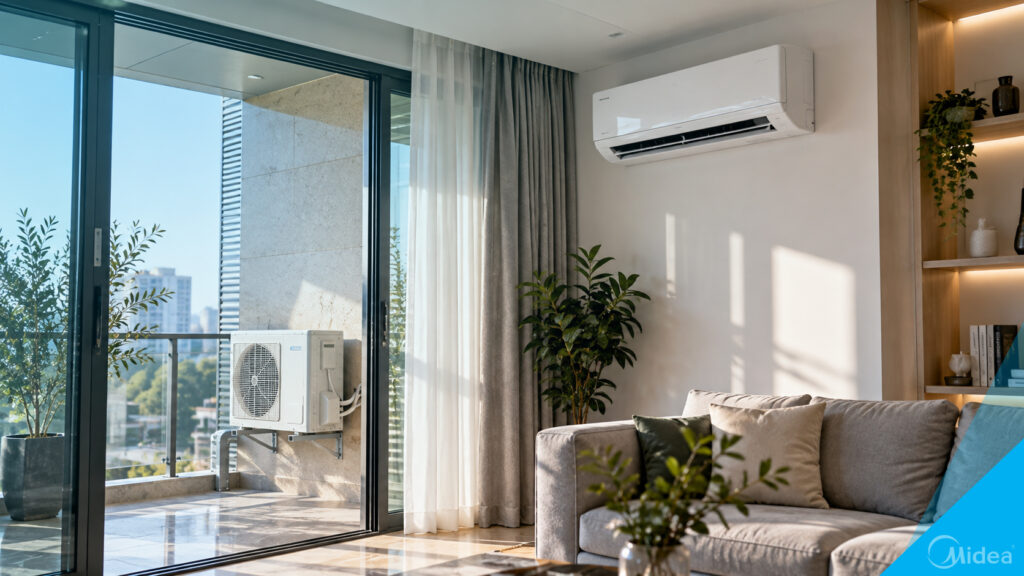

۱. سیستم اسپلیت و مینی‌اسپلیت
سیستم اسپلیت یکی از راهکارهای رایج برای سرمایش و گرمایش فضاهای مسکونی و برخی فضاهای تجاری است. این سیستم معمولاً از یک واحد داخلی و یک واحد خارجی تشکیل می‌شود که از طریق لوله‌های مبرد و اتصالات مربوطه با یکدیگر در ارتباط‌اند. در حالت سرمایش، واحد داخلی گرمای هوا را جذب می‌کند و این گرما از طریق مدار مبرد به واحد خارجی منتقل می‌شود. در مدل‌های مجهز به قابلیت گرمایش، چرخه عملکرد دستگاه می‌تواند برای تأمین گرما نیز به کار گرفته شود.
مزایای سیستم اسپلیت:
- ساختار نسبتاً ساده در بسیاری از کاربردهای کوچک و متوسط
- نیاز کمتر به کانال‌کشی گسترده
- امکان کنترل دمای هر فضای مجهز به دستگاه مستقل
- قابلیت استفاده در پروژه‌های مسکونی، اتاق‌ها و برخی دفاتر
محدودیت‌های سیستم اسپلیت:
- افزایش تعداد واحدهای خارجی در صورت استفاده از چند دستگاه مستقل
- نیاز به محل مناسب برای نصب، لوله‌کشی و تخلیه آب تقطیر
- محدود بودن ظرفیت هر دستگاه به مشخصات فنی آن
- نیاز احتمالی به سامانه جداگانه برای تأمین هوای تازه
کاربرد: واحدهای مسکونی، اتاق‌های مستقل، دفاتر کوچک و فضاهایی که به سیستم ساده و کنترل دمای مجزا نیاز دارند.
۲. سیستم مولتی‌اسپلیت
مولتی‌اسپلیت از نظر ساختار به سیستم اسپلیت شباهت دارد، اما در بسیاری از مدل‌ها چند واحد داخلی به یک واحد خارجی متصل می‌شوند. این ساختار می‌تواند تعداد واحدهای خارجی موردنیاز را در مقایسه با استفاده از چند اسپلیت مستقل کاهش دهد. بااین‌حال، ظرفیت مجموع واحدهای داخلی، ترکیب مجاز آن‌ها و نحوه کنترل باید مطابق مشخصات فنی سازنده باشد.
مولتی‌اسپلیت برای تمام ساختمان‌ها جایگزین سیستم VRF نیست. ظرفیت کل، تعداد اتصالات، محدودیت طول لوله‌کشی و قابلیت توسعه در این دو گروه می‌تواند متفاوت باشد.
کاربرد: ساختمان‌های مسکونی و فضاهای تجاری کوچک که چند اتاق مستقل دارند، اما امکان یا تمایل نصب تعداد زیادی واحد خارجی وجود ندارد.
۳. سیستم داکت اسپلیت
داکت اسپلیت یک سیستم سرمایشی و در مدل‌های مناسب گرمایشی است که هوای تنظیم‌شده را از طریق کانال به فضاهای مختلف منتقل می‌کند. واحد داخلی معمولاً در سقف کاذب یا فضای تأسیساتی نصب می‌شود و واحد خارجی در محلی مناسب در بیرون ساختمان قرار می‌گیرد.
در این سیستم، فن دستگاه هوا را از روی کویل عبور می‌دهد و سپس آن را وارد شبکه کانال می‌کند. طراحی کانال‌ها و دریچه‌ها نقش مهمی در توزیع یکنواخت هوا و کاهش افت فشار دارد.
مزایای داکت اسپلیت:
- امکان توزیع هوای تنظیم‌شده در چند فضای مرتبط
- پنهان بودن بخش عمده تجهیزات داخلی در سقف کاذب
- استفاده از یک دستگاه برای پوشش چند فضای طراحی‌شده
محدودیت‌های داکت اسپلیت:
- نیاز به فضای کافی برای نصب کانال و واحد داخلی
- اهمیت طراحی صحیح مسیر کانال، دریچه‌ها و فشار استاتیکی فن
- ضرورت توجه به صدا، عایق‌کاری کانال و تخلیه آب تقطیر
- محدودیت کنترل مستقل دمای اتاق‌ها در برخی پیکربندی‌ها
کاربرد: واحدهای مسکونی، دفاتر اداری و فضاهایی که امکان کانال‌کشی وجود دارد و قرار است چند بخش مرتبط با یک سیستم پوشش داده شوند.

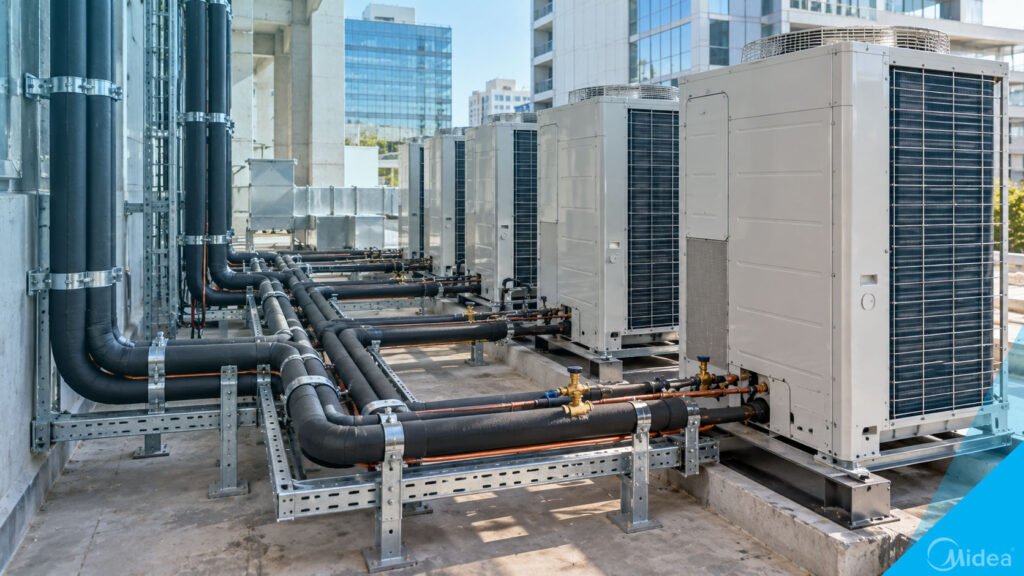

۴. سیستم VRF یا VRV
سیستم VRF مخفف Variable Refrigerant Flow است و به سامانه‌هایی اشاره دارد که جریان مبرد را متناسب با نیاز واحدهای داخلی تنظیم می‌کنند. VRV نیز نامی است که شرکت دایکین برای فناوری اختصاصی خود به کار می‌برد؛ از نظر کاربرد رایج، این دو اصطلاح به خانواده‌ای از سیستم‌های مشابه اشاره دارند.
در این سیستم، یک یا چند واحد خارجی با مجموعه‌ای از واحدهای داخلی در ارتباط‌اند. باتوجه‌به طراحی، ظرفیت تجهیزات و نیاز فضاها، امکان کنترل دمای نواحی مختلف فراهم می‌شود.
مزایای سیستم VRF:
- امکان کنترل مستقل دمای چند ناحیه، متناسب با پیکربندی سیستم
- انعطاف‌پذیری در انتخاب نوع واحد داخلی
- امکان پوشش تعداد زیادی فضا با یک سامانه یکپارچه
- قابلیت سرمایش و گرمایش در مدل‌های مناسب
برخی مدل‌های بازیابی حرارت می‌توانند در شرایط طراحی مناسب، برای فضاهایی که هم‌زمان به سرمایش و گرمایش نیاز دارند، کاربرد داشته باشند. این قابلیت در همه مدل‌های VRF وجود ندارد و باید به‌صورت مشخص در کاتالوگ سازنده بررسی شود.
محدودیت‌های سیستم VRF:
- پیچیدگی بیشتر طراحی و راه‌اندازی در مقایسه با سیستم‌های ساده‌تر
- وجود محدودیت برای طول و اختلاف ارتفاع لوله‌کشی مبرد
- نیاز به اجرای دقیق اتصالات و رعایت الزامات ایمنی
- اهمیت خدمات فنی تخصصی و دسترسی به قطعات مناسب
- نیاز احتمالی به سامانه مستقل برای تأمین هوای تازه
کاربرد: ساختمان‌های اداری، هتل‌ها، مراکز تجاری و پروژه‌هایی با تعداد زیادی فضای مستقل و نیاز متفاوت به سرمایش و گرمایش.
۵. سیستم مرکزی چیلر و فن‌کویل
در سیستم مرکزی چیلر و فن‌کویل، چیلر آب سرد تولید می‌کند و آب از طریق پمپ‌ها و لوله‌کشی به فن‌کویل‌های نصب‌شده در فضاهای داخلی می‌رسد.
فن‌کویل معمولاً از یک فن و کویل حرارتی تشکیل شده است. هوا هنگام عبور از روی کویل، متناسب با دمای آب در گردش، گرم یا سرد می‌شود. برای تأمین گرمایش نیز ممکن است از بویلر، پمپ حرارتی یا منبع گرمایشی مناسب دیگری استفاده شود.
در این ساختار، تولید انرژی حرارتی در بخش مرکزی انجام می‌شود، اما انتقال آن به فضاها از طریق تجهیزات داخلی صورت می‌گیرد.
مزایای سیستم چیلر و فن‌کویل:
- امکان تأمین سرمایش برای تعداد زیادی فضا
- قابلیت کنترل دمای هر فضا با تجهیزات و کنترلر مناسب
- امکان استقرار تجهیزات اصلی در فضای تأسیساتی مشخص
- انعطاف‌پذیری در انتخاب و جانمایی تجهیزات داخلی
محدودیت‌های سیستم چیلر و فن‌کویل:
- نیاز به فضای مناسب برای نصب چیلر، پمپ‌ها و تجهیزات جانبی
- هزینه اجرای شبکه لوله‌کشی و عایق‌کاری
- ضرورت نگهداری و سرویس تجهیزات مرکزی و داخلی
- نیاز به بررسی جداگانه تأمین هوای تازه در طراحی
کاربرد: ساختمان‌های اداری، هتل‌ها، مجتمع‌های مسکونی و پروژه‌هایی که وجود زیرساخت مرکزی و توزیع سرمایش و گرمایش در فضاهای متعدد را توجیه می‌کند.

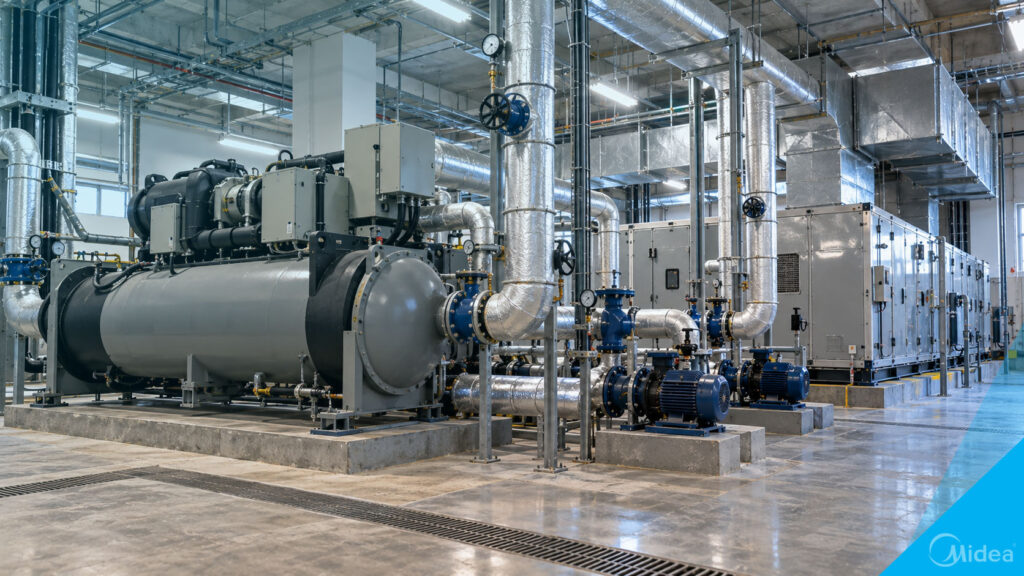

۶. سیستم چیلر و هواساز
در سیستم چیلر و هواساز، چیلر آب سرد موردنیاز کویل سرمایشی هواساز را فراهم می‌کند. هواساز هوا را از مسیرهای ورودی دریافت می‌کند، آن را از تجهیزات مناسب مانند فیلتر و کویل عبور می‌دهد و با کمک فن در شبکه کانال توزیع می‌کند. بسته به طراحی، هواساز می‌تواند هوای تازه و هوای برگشتی را با نسبت‌های مشخص ترکیب کند. همچنین ممکن است به تجهیزات گرمایشی، رطوبت‌زنی یا سایر امکانات کنترلی مجهز باشد.
تفاوت مهم این ساختار با سیستم چیلر و فن‌کویل، در نحوه آماده‌سازی و توزیع هواست. هواساز می‌تواند نقش گسترده‌تری در مدیریت هوای تأمین‌شده برای چند فضا داشته باشد؛ البته میزان این قابلیت به طراحی آن وابسته است.
مزایای سیستم چیلر و هواساز:
- امکان مدیریت متمرکز هوا برای چند فضای مرتبط
- قابلیت استفاده از فیلترها و کویل‌های متناسب با نیاز پروژه
- امکان تأمین هوای تازه در صورت پیش‌بینی مناسب در طراحی
- مناسب بودن برای پروژه‌هایی با نیازهای قابل‌توجه به توزیع هوا
محدودیت‌های سیستم چیلر و هواساز:
- نیاز به فضای نصب تجهیزات مرکزی و مسیرهای کانال‌کشی
- اهمیت طراحی دقیق شبکه توزیع هوا و کنترل فشار
- ضرورت بررسی صدا، افت فشار، نگهداری فیلترها و دسترسی سرویس
کاربرد: ساختمان‌های اداری و تجاری بزرگ، فضاهای عمومی و پروژه‌هایی که مدیریت مرکزی هوا و تأمین هوای تازه اهمیت دارد.
۷. سیستم پکیج یونیت یا روفتاپ پکیج
پکیج یونیت، سیستم یکپارچه‌ای است که بخش‌های اصلی سرمایش و در مدل‌های مناسب گرمایش را در قالب یک دستگاه ترکیب می‌کند. روفتاپ پکیج معمولاً روی بام یا محل دیگری با شرایط نصب مناسب قرار می‌گیرد و می‌تواند از طریق کانال‌ها، هوای تنظیم‌شده را به فضاهای موردنظر برساند.
قرار گرفتن اجزای اصلی در یک مجموعه، ممکن است اجرای سیستم را در برخی پروژه‌ها ساده‌تر کند؛ اما وزن دستگاه، شرایط نصب، دسترسی تعمیراتی، مسیر کانال‌ها و الزامات سازه‌ای باید بررسی شوند.
مزایای پکیج یونیت:
- یکپارچه بودن بخش زیادی از تجهیزات اصلی
- امکان تأمین سرمایش و گرمایش با توجه به نوع دستگاه
- قابلیت استفاده در پروژه‌هایی که توزیع کانالی هوا مدنظر است
محدودیت‌های پکیج یونیت:
- نیاز به فضای مناسب و سازه قابل‌قبول برای نصب
- اهمیت دسترسی برای سرویس و تعمیرات
- نیاز به بررسی شرایط هوای بیرون، ظرفیت واقعی و عملکرد تجهیزات در اقلیم محل
کاربرد: برخی ساختمان‌های تجاری، سالن‌ها، فروشگاه‌ها و پروژه‌هایی که استفاده از یک سیستم یکپارچه و توزیع کانالی هوا برای آن‌ها مناسب است.
۸. سیستم پمپ حرارتی
پمپ حرارتی دستگاهی است که به‌جای تولید مستقیم تمام انرژی گرمایی، گرما را از یک منبع دریافت و به محیط موردنظر منتقل می‌کند. بسیاری از پمپ‌های حرارتی با تغییر جهت چرخه عملکرد، قابلیت سرمایش و گرمایش دارند.
پمپ‌های حرارتی در پیکربندی‌های مختلفی تولید می‌شوند؛ از مدل‌های هوا‌به‌هوا و هوا‌به‌آب گرفته تا سامانه‌های متصل به زمین. بنابراین، اصطلاح پمپ حرارتی به یک نوع دستگاه با ساختار ثابت محدود نمی‌شود.
مزایای پمپ حرارتی:
- امکان تأمین سرمایش و گرمایش در مدل‌های دوکاره
- قابلیت استفاده از انرژی محیط برای انتقال گرما
- امکان به‌کارگیری در سامانه‌های مستقل یا برخی طراحی‌های مرکزی
- قابلیت بررسی برای کاهش مصرف انرژی در شرایط مناسب
محدودیت‌ها و عوامل مؤثر بر عملکرد:
- وابستگی عملکرد به نوع فناوری و شرایط اقلیمی
- اهمیت بررسی ظرفیت گرمایشی در دمای پایین محیط
- نیاز به ارزیابی هزینه اولیه، مصرف انرژی و زیرساخت
- ضرورت انتخاب تجهیزات متناسب با سیستم توزیع حرارت ساختمان
کاربرد: ساختمان‌های مسکونی و تجاری که به راهکاری برای سرمایش و گرمایش نیاز دارند و شرایط اقلیمی و زیرساخت آن‌ها با پمپ حرارتی سازگار است.
۹. سیستم سرمایش تبخیری
سرمایش تبخیری با استفاده از تبخیر آب، دمای هوای عبوری را کاهش می‌دهد. کولرهای آبی نمونه رایج این فناوری هستند. این روش از نظر سازوکار با سرمایش تراکمی مورد استفاده در بسیاری از کولرهای گازی و چیلرها متفاوت است.
عملکرد سیستم سرمایش تبخیری به شرایط هوای ورودی وابستگی زیادی دارد. هرچه امکان تبخیر مؤثر آب بیشتر باشد، ظرفیت خنک‌کنندگی تبخیری معمولاً بهتر خواهد بود. در محیط‌های مرطوب، توانایی کاهش دما محدودتر است و افزایش رطوبت هوا نیز باید در طراحی لحاظ شود. سرمایش تبخیری را نباید در همه پروژه‌ها جایگزین کامل یک سیستم HVAC دانست؛ زیرا تأمین گرمایش، کنترل دقیق رطوبت و سایر نیازهای تهویه ممکن است به تجهیزات مکمل نیاز داشته باشند.
مزایای سیستم سرمایش تبخیری
- ساختار نسبتاً ساده در بسیاری از مدل‌ها و امکان استفاده از سرمایش تبخیری در اقلیم‌های مناسب.
محدودیت‌های سیستم سرمایش تبخیری
- وابستگی به رطوبت و دمای هوا، نیاز به مدیریت آب و نگهداری پدها و اجزای مرتبط.
کاربرد: برخی ساختمان‌های مسکونی و فضاهای کاری در اقلیم‌های گرم و خشک، با در نظر گرفتن شرایط تهویه و رطوبت.
سیستم تهویه مطبوع از نظر روش توزیع انرژی چه انواعی دارد؟
علاوه بر شناخت دستگاه‌های رایج، می‌توان سیستم‌های HVAC را براساس نحوه انتقال انرژی به فضای داخل دسته‌بندی کرد. این دسته‌بندی برای درک تفاوت ساختارهای فنی مفید است.
سیستم‌های انبساط مستقیم (DX)
در سیستم‌های انبساط مستقیم، مبرد مستقیماً در کویل داخلی گرما را از هوای عبوری جذب می‌کند. اسپلیت، داکت اسپلیت و بسیاری از سیستم‌های VRF در این گروه قرار می‌گیرند. در این ساختار، مبرد در یک چرخه تبرید گردش می‌کند و در صورت طراحی مناسب، سیستم می‌تواند برای سرمایش یا گرمایش به کار رود.
سیستم‌های مبتنی بر آب سرد و گرم
در سیستم‌های آبی، انرژی حرارتی به کمک آب منتقل می‌شود. برای مثال، چیلر آب سرد تولید می‌کند و آب از طریق لوله‌ها به کویل فن‌کویل یا هواساز می‌رسد. گرمایش نیز می‌تواند با استفاده از بویلر، پمپ حرارتی یا منبع مناسب دیگری تأمین شود.
مزیت اصلی این ساختار، امکان تولید متمرکز انرژی حرارتی و توزیع آن در بخش‌های مختلف ساختمان است. در مقابل، اجرای شبکه لوله‌کشی و نگهداری تجهیزات مرکزی باید در طراحی لحاظ شود.
سیستم‌های تمام‌هوا
در سیستم‌های تمام‌هوا، هوا نقش اصلی را در انتقال انرژی حرارتی بر عهده دارد. تجهیزات مرکزی هوا را گرم یا سرد می‌کنند و سپس از طریق کانال‌ها به فضاها می‌فرستند. این ساختار به طراحی مناسب کانال، کنترل جریان و توجه به افت فشار نیاز دارد. امکان استفاده از هوای تازه و فیلتراسیون نیز به تجهیزات و آرایش سیستم وابسته است.
سیستم‌های ترکیبی هوا و آب
در این سیستم‌ها، هوا و آب هر دو در فرایند انتقال انرژی نقش دارند. برای مثال، ممکن است فن‌کویل‌ها سرمایش و گرمایش فضاها را تأمین کنند، درحالی‌که یک سامانه دیگر هوای تازه موردنیاز ساختمان را فراهم می‌سازد.
این روش در پروژه‌هایی قابل بررسی است که نیازهای حرارتی و تهویه‌ای با یک دستگاه یا یک مسیر توزیع به‌خوبی برآورده نمی‌شوند.
هر نوع سیستم تهویه مطبوع برای چه ساختمانی مناسب است؟
انتخاب سیستم مناسب به نوع کاربری محدود نمی‌شود، اما کاربری یکی از مهم‌ترین عوامل اولیه برای محدود کردن گزینه‌هاست.
سیستم تهویه مطبوع مناسب ساختمان مسکونی
در ساختمان‌های مسکونی، سطح استقلال اتاق‌ها، تعداد واحدها، فضای قابل‌استفاده برای کانال‌کشی و میزان کنترل مستقل دما اهمیت دارند. اسپلیت می‌تواند برای فضاهای مستقل مناسب باشد، داکت اسپلیت برای برخی پلان‌های قابل کانال‌کشی قابل بررسی است و VRF یا سیستم مرکزی نیز ممکن است برای پروژه‌های بزرگ‌تر توجیه داشته باشد.
انتخاب نهایی باید با توجه به بار واقعی، الگوی حضور ساکنان و شرایط نصب انجام شود.
سیستم تهویه مطبوع مناسب ساختمان اداری
در دفاتر اداری، تعداد کارکنان، تجهیزات الکترونیکی، ساعات کاری و تفاوت نیاز دمایی اتاق‌ها اهمیت زیادی دارند. در برخی پروژه‌ها VRF، داکت اسپلیت یا سیستم مرکزی قابل بررسی است. همچنین کیفیت هوای داخل، مقدار هوای تازه و کنترل شرایط چند ناحیه باید به‌طور مستقل ارزیابی شوند؛ به‌خصوص در فضاهایی که تراکم افراد یا ساعات بهره‌برداری بالا است.
سیستم تهویه مطبوع مناسب فروشگاه و مرکز تجاری
در فروشگاه‌ها و مراکز تجاری، تغییر تعداد مراجعان، بار حرارتی تجهیزات، باز و بسته شدن درها و ساعات طولانی فعالیت می‌توانند بر نیازهای HVAC اثر بگذارند. پکیج یونیت، سیستم VRF یا سامانه‌های مرکزی ممکن است از گزینه‌های قابل بررسی باشند. ابعاد پروژه، نحوه توزیع هوا، ظرفیت موردنیاز و امکان کنترل بخش‌های مختلف باید در انتخاب نهایی لحاظ شوند.
سیستم تهویه مطبوع مناسب ساختمان صنعتی
در محیط‌های صنعتی، نوع فرایند تولید، گرمای تجهیزات، آلاینده‌های موجود و شرایط ایمنی می‌توانند نقش مهم‌تری نسبت به یک ساختمان معمولی داشته باشند. بعضی پروژه‌ها علاوه بر سرمایش و گرمایش، به تهویه موضعی، تخلیه آلاینده‌ها یا کنترل شرایط ویژه فرایند نیاز دارند.
به همین دلیل، سیستم‌های عمومی ساختمان همیشه برای فضای صنعتی مناسب نیستند. طراحی باید براساس ویژگی‌های فرایند، الزامات ایمنی و شرایط واقعی محیط انجام شود.
سیستم تهویه مطبوع مناسب مراکز درمانی و فضاهای حساس
در بعضی فضاهای درمانی، آزمایشگاهی یا محیط‌های حساس، کنترل کیفیت هوا، فیلتراسیون، فشار نسبی فضاها، میزان هوای تازه و قابلیت اطمینان سیستم اهمیت ویژه‌ای دارد. در چنین پروژه‌هایی، انتخاب سیستم نباید صرفاً براساس ظرفیت سرمایش یا هزینه اولیه انجام شود. الزامات فنی و مقررات مربوط به همان کاربری باید مبنای طراحی قرار گیرند.
جدول مقایسه انواع سیستم‌های تهویه مطبوع و کاربرد آن‌ها
| نوع سیستم | کاربردهای رایج | ویژگی شاخص | نکته مهم در انتخاب |
|---|---|---|---|
| اسپلیت | واحد مسکونی، اتاق مستقل و دفتر کوچک | نصب نسبتاً ساده و کنترل مستقل فضای مجهز به دستگاه | نیاز به هوای تازه و محل نصب واحد خارجی |
| مولتی‌اسپلیت | چند اتاق در یک واحد یا ساختمان کوچک | اتصال چند واحد داخلی به یک واحد خارجی | ظرفیت و ترکیب مجاز دستگاه‌ها |
| داکت اسپلیت | واحدهای مسکونی و اداری دارای کانال | توزیع هوای تنظیم‌شده از طریق کانال | فضای کانال‌کشی و کنترل دمای فضاها |
| VRF یا VRV | ادارات، هتل‌ها و ساختمان‌های چندزون | انعطاف‌پذیری در کنترل چند فضای مستقل | طراحی لوله‌کشی و خدمات تخصصی |
| چیلر و فن‌کویل | مجتمع‌های مسکونی، اداری و هتل‌ها | انتقال انرژی با آب و کنترل فضای داخلی | زیرساخت و نگهداری تجهیزات مرکزی |
| چیلر و هواساز | ساختمان‌های تجاری و فضاهای بزرگ | آماده‌سازی و توزیع متمرکز هوا | طراحی کانال و تأمین هوای تازه |
| پکیج یونیت | فروشگاه‌ها، سالن‌ها و برخی فضاهای تجاری | یکپارچگی تجهیزات اصلی | شرایط نصب و دسترسی برای سرویس |
| پمپ حرارتی | پروژه‌های دارای نیاز سرمایش و گرمایش | قابلیت سرمایش و گرمایش در مدل‌های مناسب | عملکرد در اقلیم محل و هزینه انرژی |
| سرمایش تبخیری | برخی ساختمان‌ها در اقلیم‌های گرم و خشک | خنک‌سازی با استفاده از تبخیر آب | رطوبت هوا و نیاز به نگهداری |
این جدول برای مقایسه اولیه سیستم‌هاست. انتخاب نهایی باید براساس بار سرمایشی و گرمایشی، نیاز به هوای تازه، شرایط نصب و هزینه بهره‌برداری انجام شود.
چه عواملی بر عملکرد و مصرف انرژی سیستم تهویه مطبوع تأثیر می‌گذارند؟
حتی سیستم مناسبی که به‌درستی انتخاب شده باشد، در صورت طراحی، نصب یا بهره‌برداری نامناسب ممکن است عملکرد مطلوبی نداشته باشد. عوامل زیر در نتیجه نهایی نقش دارند.
ظرفیت متناسب با بار سرمایشی و گرمایشی
ظرفیت تجهیزات باید براساس محاسبات بار حرارتی تعیین شود. انتخاب ظرفیت صرفاً براساس متراژ ساختمان می‌تواند منجر به عملکرد نامناسب یا افزایش هزینه شود.
طراحی صحیح توزیع هوا و سیالات
کانال‌کشی و لوله‌کشی باید با توجه به دبی موردنیاز، افت فشار، عایق‌کاری و دسترسی سرویس طراحی شوند. توزیع نامناسب می‌تواند باعث اختلاف دمای فضاها و افزایش مصرف انرژی شود.
تأمین هوای تازه و مدیریت رطوبت
سیستم باید علاوه بر تأمین شرایط حرارتی، نیازهای تهویه ساختمان را نیز پوشش دهد. میزان هوای تازه، رطوبت هوای بیرون و نیازهای فیلتراسیون باید در طراحی مشخص شوند.
کنترل و نگهداری اصولی
تنظیم درست ترموستات، سرویس فن‌ها و کویل‌ها، بررسی فیلترها، کنترل مبرد و رسیدگی به اجزای مکانیکی و الکتریکی در حفظ عملکرد سیستم اهمیت دارند. نگهداری باید مطابق دستورالعمل سازنده و نوع تجهیز انجام شود.
چگونه سیستم تهویه مطبوع مناسب پروژه را انتخاب کنیم؟
پس از شناخت انواع سیستم‌ها، باید نیازهای ساختمان با قابلیت‌های واقعی هر گزینه تطبیق داده شوند. کاربری، بار حرارتی، شرایط اقلیمی، تعداد زون‌ها، تأمین هوای تازه، فضای نصب و هزینه‌های بهره‌برداری باید در کنار یکدیگر بررسی شوند. در این مرحله، بهتر است چند گزینه قابل اجرا با معیارهای یکسان مقایسه شوند؛ سپس سیستم‌هایی که از نظر فنی یا اجرایی مناسب نیستند کنار گذاشته شوند.
برای بررسی مرحله‌به‌مرحله این فرایند، مقاله «راهنمای انتخاب سیستم تهویه مطبوع برای ساختمان؛ چه سیستمی مناسب پروژه شماست؟» را مطالعه کنید. همچنین برای مقایسه سیستم‌ها در کاربری‌های مسکونی، اداری و تجاری، مقاله «بهترین سیستم تهویه مطبوع برای ساختمان مسکونی، اداری و تجاری» می‌تواند اطلاعات تکمیلی ارائه کند.
جمع‌بندی
سیستم تهویه مطبوع مجموعه‌ای از تجهیزات است که برای کنترل شرایط هوای داخل ساختمان به کار می‌رود. این مجموعه ممکن است شامل سرمایش، گرمایش، گردش و توزیع هوا، تأمین هوای تازه، فیلتراسیون و کنترل رطوبت باشد؛ اما همه دستگاه‌ها به‌تنهایی تمام این قابلیت‌ها را ندارند.
اسپلیت، مولتی‌اسپلیت، داکت اسپلیت، VRF، چیلر و فن‌کویل، چیلر و هواساز، پکیج یونیت و پمپ حرارتی از گزینه‌های رایج برای تأمین نیازهای مختلف ساختمان هستند. هرکدام از این سیستم‌ها در شرایط مشخصی کاربرد دارند و محدودیت‌های اجرایی و بهره‌برداری خاص خود را خواهند داشت.
در نهایت، انتخاب درست سیستم تهویه مطبوع باید بر پایه نیازهای واقعی پروژه، محاسبه بار سرمایشی و گرمایشی، شرایط نصب، کیفیت هوای داخل و هزینه‌های بهره‌برداری انجام شود. شناخت تفاوت سیستم‌ها، نخستین گام برای رسیدن به طراحی کارآمد و متناسب با ساختمان است.
سوالات متداول درباره سیستم تهویه مطبوع
سیستم تهویه مطبوع چیست؟
سیستم تهویه مطبوع مجموعه‌ای از تجهیزات برای تنظیم شرایط هوای داخل ساختمان است که می‌تواند سرمایش، گرمایش، تهویه، گردش هوا، فیلتراسیون و در برخی مدل‌ها کنترل رطوبت را انجام دهد.
انواع سیستم تهویه مطبوع کدام‌اند؟
از انواع رایج می‌توان به اسپلیت، مولتی‌اسپلیت، داکت اسپلیت، VRF، سیستم مرکزی چیلر و فن‌کویل، چیلر و هواساز، پکیج یونیت و پمپ حرارتی اشاره کرد. سرمایش تبخیری نیز در برخی اقلیم‌ها به‌عنوان راهکار خنک‌سازی کاربرد دارد.
تفاوت سیستم اسپلیت و داکت اسپلیت چیست؟
اسپلیت معمولاً هوای یک فضای مشخص را تنظیم می‌کند، اما داکت اسپلیت هوا را از طریق شبکه کانال در چند فضای مرتبط توزیع می‌کند. امکان کنترل مستقل دمای اتاق‌ها در هر دو حالت به طراحی و تجهیزات کنترلی بستگی دارد.
تفاوت سیستم VRF با چیلر چیست؟
در VRF، انرژی عمدتاً از طریق مدار مبرد به واحدهای داخلی منتقل می‌شود؛ در سیستم چیلر، آب سرد تولید و از طریق شبکه لوله‌کشی به تجهیزات داخلی منتقل می‌شود. تفاوت در ساختار، ظرفیت، روش توزیع انرژی و الزامات نصب باید در انتخاب لحاظ شود.
آیا تمام سیستم‌های تهویه مطبوع هوای تازه تأمین می‌کنند؟
خیر. برخی دستگاه‌ها عمدتاً هوای داخل را گردش می‌دهند و دمای آن را تغییر می‌دهند. اگر پروژه به هوای تازه نیاز داشته باشد، باید مسیر و تجهیزات مناسب آن در طراحی پیش‌بینی شود.
آیا سیستم تهویه مطبوع برای ساختمان صنعتی با ساختمان مسکونی متفاوت است؟
معمولاً نیازهای پروژه صنعتی ممکن است پیچیده‌تر باشد؛ زیرا بار حرارتی فرایندها، آلاینده‌ها، تهویه موضعی و الزامات ایمنی می‌توانند بر طراحی اثر بگذارند. سیستم باید متناسب با شرایط واقعی همان محیط انتخاب شود.
