سیستم بازیافت حرارت در تهویه مطبوع چیست؟ تفاوت HRV و ERV

سیستم بازیافت حرارت چیست؟

سیستم بازیافت حرارت (Heat Recovery System) در تهویه مطبوع، سامانه‌ای است که بخشی از انرژی موجود در هوای خروجی ساختمان را پیش از تخلیه به بیرون بازیابی می‌کند و برای آماده‌سازی هوای تازه ورودی به کار می‌گیرد. هدف این سیستم، تأمین هوای تازه موردنیاز ساختمان با کاهش بخشی از انرژی مصرف‌شده برای گرمایش یا سرمایش آن است.

در یک سیستم تهویه معمولی، هوای داخل ساختمان تخلیه می‌شود و هوای تازه بیرون برای رسیدن به دمای مطلوب، باید توسط تجهیزات گرمایشی یا سرمایشی آماده شود. اما در سیستم بازیافت حرارت، هوای خروجی و هوای تازه ورودی از یک مبدل عبور می‌کنند تا بخشی از انرژی بین آن‌ها منتقل شود. برای مثال، در زمستان هوای گرم داخل ساختمان می‌تواند پیش از خروج، بخشی از گرمای خود را به هوای سرد ورودی منتقل کند. در تابستان نیز هوای خروجیِ خنک‌تر می‌تواند به کاهش دمای هوای گرم ورودی کمک کند. میزان این انتقال به نوع مبدل، شرایط دما و رطوبت، دبی هوا و مشخصات دستگاه بستگی دارد. نکته مهم این است که سیستم بازیافت حرارت جایگزین کامل سیستم گرمایش، سرمایش یا تأمین هوای تازه نیست؛ بلکه با کاهش بار حرارتی هوای ورودی، می‌تواند به بهبود بهره‌وری انرژی سیستم تهویه مطبوع کمک کند.

سیستم بازیافت حرارت در تهویه مطبوع چگونه کار می‌کند؟

عملکرد سیستم بازیافت حرارت بر اساس انتقال انرژی بین دو جریان هوا است: هوای تازه‌ای که از بیرون وارد ساختمان می‌شود و هوای مصرف‌شده‌ای که از فضای داخلی خارج می‌شود. فرایند کار این سیستم معمولاً شامل مراحل زیر است:

1. ورود هوای تازه: هوای بیرون از مسیر ورودی دستگاه وارد می‌شود و در صورت طراحی سیستم، از فیلتر عبور می‌کند.

2. تخلیه هوای داخل: هوای مصرف‌شده از بخش‌های مشخص ساختمان مانند سرویس‌ها یا سایر فضاهای دارای هوای خروجی جمع‌آوری می‌شود.

3. انتقال انرژی در مبدل: دو جریان هوا از مسیرهای جداگانه مبدل عبور می‌کنند. در این مرحله، گرما از جریان گرم‌تر به جریان سردتر منتقل می‌شود.

4. ورود هوای آماده‌شده به ساختمان: هوای تازه پس از بازیابی انرژی، به فضای داخلی یا بخش دیگری از سیستم تهویه هدایت می‌شود.

5. تخلیه هوای مصرف‌شده: هوای خروجی پس از تبادل انرژی، به بیرون ساختمان منتقل می‌شود.

در بسیاری از دستگاه‌های استاندارد، دو جریان هوا مستقیماً با هم مخلوط نمی‌شوند؛ انرژی از طریق سطح مبدل انتقال می‌یابد. البته در برخی فناوری‌ها، احتمال نشت یا انتقال ناخواسته بین جریان‌ها باید در طراحی و انتخاب دستگاه بررسی شود.

مثال کاربردی از عملکرد سیستم

فرض کنید در زمستان، دمای هوای داخل ساختمان ۲۲ درجه سانتی‌گراد و دمای هوای بیرون صفر درجه باشد. هوای داخل هنگام تخلیه، انرژی حرارتی خود را در مبدل به هوای سرد ورودی منتقل می‌کند؛ بنابراین هوای تازه می‌تواند پیش از ورود به تجهیزات گرمایشی، گرم‌تر از هوای بیرون شود. این مثال صرفاً برای توضیح عملکرد سیستم است. دمای واقعی هوای خروجی از مبدل به راندمان دستگاه، دبی هوا، اختلاف دما و شرایط کارکرد بستگی دارد و نمی‌توان آن را فقط با دانستن دمای داخل و بیرون تعیین کرد.

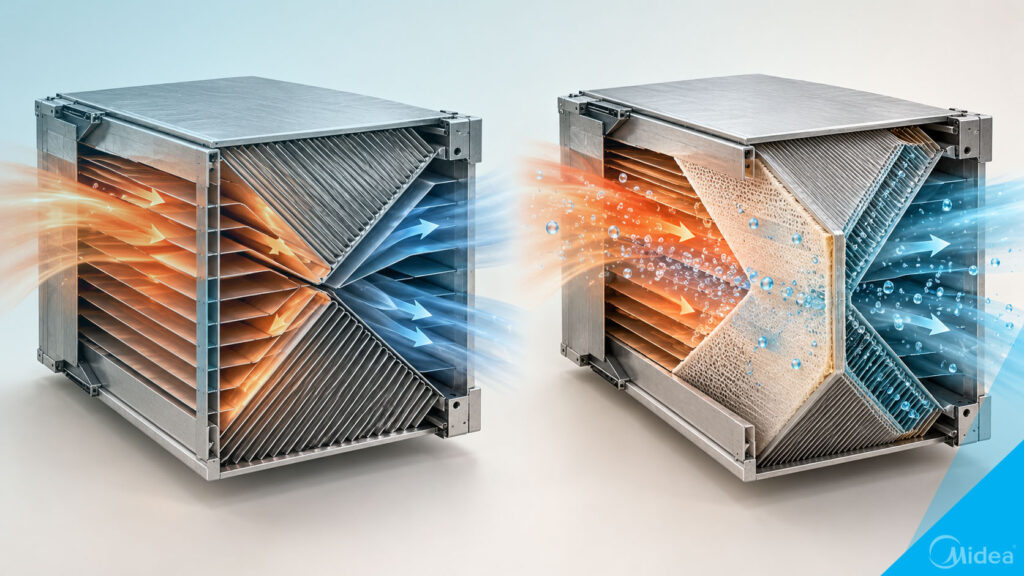

تفاوت سیستم HRV و ERV چیست؟

دو اصطلاح پرکاربرد در سیستم‌های بازیافت انرژی، HRV و ERV هستند. تفاوت اصلی آن‌ها به نوع انرژی قابل انتقال در مبدل مربوط می‌شود.

• HRV مخفف Heat Recovery Ventilator است و عمدتاً گرمای محسوس، یعنی انرژی مرتبط با اختلاف دمای هوا، را منتقل می‌کند.
• ERV مخفف Energy Recovery Ventilator است و علاوه بر گرمای محسوس، قابلیت انتقال بخشی از رطوبت یا انرژی نهان را نیز دارد.

بنابراین، انتخاب بین این دو سیستم نباید فقط بر اساس نام دستگاه یا یک درصد راندمان تبلیغاتی انجام شود. شرایط اقلیمی، میزان رطوبت داخل و خارج، نوع کاربری ساختمان و مشخصات فنی دستگاه در انتخاب مناسب مؤثرند.

جدول مقایسه HRV و ERV

سیستم HRV برای چه شرایطی مناسب است؟

سیستم HRV زمانی می‌تواند انتخاب مناسبی باشد که هدف اصلی، بازیابی گرمای محسوس باشد و انتقال رطوبت از جریان خروجی به جریان ورودی مطلوب نباشد. برای نمونه، در برخی فضاهای دارای رطوبت بالا یا کاربردهایی که باید از بازگشت رطوبت جلوگیری شود، HRV می‌تواند گزینه قابل بررسی باشد. با این حال، در فضاهایی مانند استخر یا محیط‌های دارای آلاینده‌های ویژه، انتخاب دستگاه به طراحی اختصاصی، نحوه تخلیه هوا و الزامات ایمنی وابسته است و نباید صرفاً بر اساس نوع HRV یا ERV تصمیم گرفت.

سیستم ERV برای چه شرایطی مناسب است؟

سیستم ERV علاوه بر انتقال گرما، بخشی از رطوبت را نیز بین جریان‌های هوا منتقل می‌کند. این قابلیت می‌تواند در مناطقی با رطوبت بیرونی بالا یا در شرایطی که کنترل رطوبت داخل اهمیت دارد، مفید باشد. برای مثال، در فصل گرم و مرطوب، یک ERV مناسب می‌تواند بخشی از رطوبت هوای تازه ورودی را به جریان هوای خروجی منتقل کند و در نتیجه بار رطوبت‌گیری سیستم سرمایش را کاهش دهد. در مقابل، در برخی شرایط سرد و خشک نیز انتقال رطوبت می‌تواند به حفظ رطوبت داخل کمک کند.

البته عملکرد واقعی به نوع هسته مبدل، اختلاف رطوبت دو جریان، دبی هوا و شرایط بهره‌برداری بستگی دارد؛ بنابراین ERV لزوماً برای همه اقلیم‌ها و ساختمان‌ها بهترین انتخاب نیست.

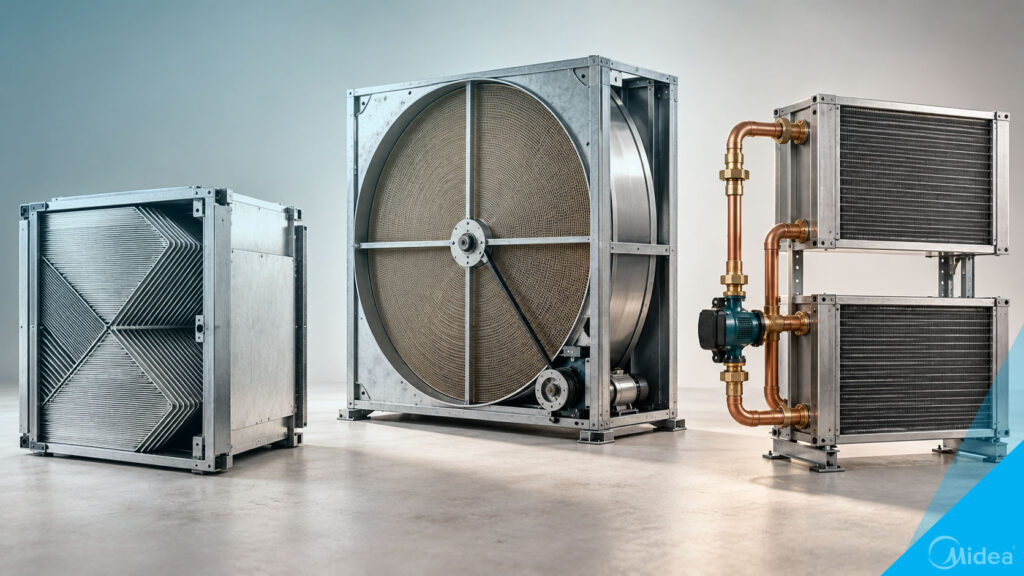

انواع سیستم‌های بازیافت حرارت

سیستم‌های بازیافت حرارت را می‌توان بر اساس ساختار مبدل و روش انتقال انرژی دسته‌بندی کرد. مهم‌ترین انواع مورد استفاده در سامانه‌های تهویه عبارت‌اند از:

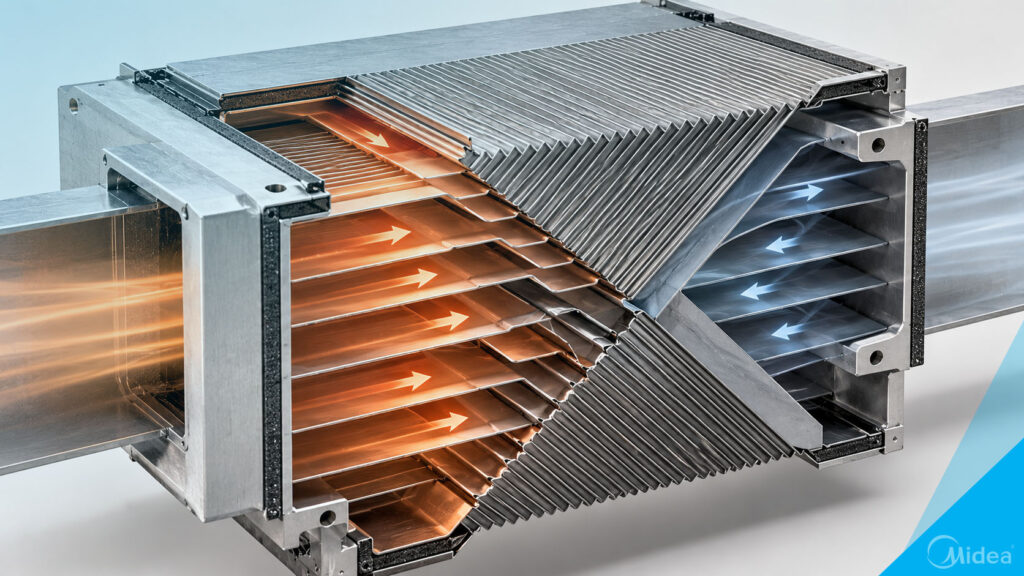

۱. مبدل حرارتی صفحه‌ای

در مبدل صفحه‌ای، دو جریان هوا از کانال‌های مجاور یکدیگر عبور می‌کنند و گرما از طریق صفحات جداکننده منتقل می‌شود. طراحی دستگاه مشخص می‌کند که مبدل فقط گرما را انتقال دهد یا قابلیت انتقال رطوبت نیز داشته باشد. مزیت این ساختار، نداشتن قطعات گردان در هسته مبدل است. با این حال، افت فشار، احتمال تشکیل میعانات، یخ‌زدگی در شرایط سرد و نیاز به تمیزکاری باید در انتخاب و طراحی بررسی شوند.

۲. مبدل چرخ حرارتی یا چرخ آنتالپی

مزایای سیستم بازیافت حرارت چیست؟

مهم‌ترین مزیت این سیستم، بازیابی بخشی از انرژی هوای خروجی و کاهش انرژی موردنیاز برای آماده‌سازی هوای تازه است. میزان منفعت واقعی به طراحی ساختمان و شرایط کارکرد بستگی دارد.

• کاهش بار گرمایش و سرمایش: هوای تازه پیش از ورود به ساختمان، بخشی از انرژی موردنیاز خود را از جریان خروجی دریافت می‌کند.

• کمک به کاهش مصرف انرژی: با کمتر شدن بار حرارتی هوای تازه، ممکن است مصرف انرژی تجهیزات گرمایش و سرمایش کاهش یابد.

• تأمین هوای تازه کنترل‌شده: سیستم می‌تواند تخلیه هوای مصرف‌شده و ورود هوای بیرون را در یک سامانه هماهنگ کند.

• کمک به مدیریت رطوبت: در دستگاه‌های ERV، انتقال رطوبت می‌تواند به کنترل بار رطوبتی کمک کند.

• امکان طراحی یکپارچه با تهویه مطبوع: این تجهیزات را می‌توان در برخی سیستم‌های مرکزی یا کانال‌کشی اختصاصی به کار برد.

توجه داشته باش که بازیافت حرارت به‌تنهایی تضمین‌کننده کیفیت مطلوب هوای داخل نیست. مقدار هوای تازه، کیفیت فیلتراسیون، محل ورود و خروج هوا و عملکرد صحیح سیستم نیز اهمیت دارند. برای آشنایی بیشتر با این موضوع، مقاله کیفیت هوای داخل ساختمان (IAQ) چیست؟ را مطالعه کنید.

محدودیت‌ها و معایب سیستم بازیافت حرارت

با وجود مزایای این فناوری، استفاده از آن در همه پروژه‌ها الزاماً اقتصادی یا فنی نیست. پیش از انتخاب دستگاه باید محدودیت‌های زیر را بررسی کرد:

• هزینه اولیه: خرید دستگاه، اجرای کانال‌کشی، نصب و راه‌اندازی می‌تواند هزینه قابل‌توجهی داشته باشد.

• افت فشار و مصرف برق فن‌ها: عبور هوا از مبدل و فیلترها مقاومت ایجاد می‌کند؛ بنابراین توان موردنیاز فن‌ها باید در محاسبات لحاظ شود.

• نیاز به نگهداری: فیلترها و سطوح مبدل باید طبق دستورالعمل سازنده تمیز یا تعویض شوند.

• احتمال یخ‌زدگی یا تشکیل میعانات: در شرایط دمایی خاص، ممکن است به تخلیه آب، کنترل یخ‌زدگی یا راهکارهای حفاظتی نیاز باشد.

• محدودیت فضای نصب: دستگاه به فضای مناسب برای نصب، دسترسی سرویس و اتصال کانال‌ها نیاز دارد.

• توجیه اقتصادی وابسته به پروژه: میزان صرفه‌جویی به آب‌وهوا، ساعات کارکرد، قیمت انرژی، راندمان دستگاه و هزینه نگهداری وابسته است.

برای همین، نباید بدون محاسبه بار و مصرف انرژی ادعا کرد که سیستم بازیافت حرارت در هر ساختمانی هزینه‌ها را در مدت مشخصی جبران می‌کند.

سیستم بازیافت حرارت برای چه ساختمان‌هایی مناسب است؟

این سیستم می‌تواند در ساختمان‌های مسکونی، اداری، تجاری و برخی پروژه‌های صنعتی مورد استفاده قرار گیرد؛ اما نوع دستگاه و توجیه اقتصادی آن باید برای هر پروژه جداگانه ارزیابی شود.

در فضاهایی که هوای خروجی حاوی چربی، مواد شیمیایی، بوهای شدید یا آلاینده‌های خطرناک است، بازیابی انرژی باید با بررسی خطر انتقال آلودگی و الزامات تخلیه انجام شود. در چنین شرایطی ممکن است بعضی فناوری‌ها مناسب نباشند یا به تمهیدات ویژه نیاز داشته باشند.

عوامل مؤثر بر راندمان سیستم بازیافت حرارت

راندمان اعلام‌شده برای یک دستگاه به‌تنهایی نشان نمی‌دهد که سیستم در ساختمان واقعی چقدر انرژی ذخیره خواهد کرد. برای برآورد عملکرد، باید چند عامل مهم را در نظر گرفت:

نوع مبدل و راندمان بازیابی

ساختار مبدل، سطح تبادل، جنس هسته و شرایط طراحی بر میزان انتقال انرژی اثر دارند. همچنین باید مشخص شود که عدد اعلام‌شده مربوط به بازیابی گرمای محسوس است یا بازیابی کل انرژی.

دبی هوای ورودی و خروجی

اگر دبی هوا با طراحی دستگاه و نیاز واقعی ساختمان هماهنگ نباشد، عملکرد سیستم می‌تواند از مقدار مورد انتظار فاصله بگیرد. تعادل جریان هوای ورودی و خروجی نیز برای عملکرد درست بسیاری از سامانه‌ها اهمیت دارد.

اختلاف دما و رطوبت

هرچه شرایط دو جریان هوا متفاوت باشد، ظرفیت بالقوه انتقال انرژی تغییر می‌کند؛ اما میزان واقعی بازیابی به مشخصات مبدل و شرایط کارکرد وابسته است. در ERV، اختلاف رطوبت نیز در عملکرد مؤثر است.

افت فشار و توان فن

مبدل، فیلتر و کانال‌ها باعث افت فشار می‌شوند. فن برای عبور دادن هوا باید این مقاومت را جبران کند؛ بنابراین هنگام مقایسه دستگاه‌ها باید علاوه بر راندمان بازیابی، توان مصرفی فن و دبی واقعی در فشار کاری موردنیاز نیز بررسی شود.

شرایط نگهداری

گرفتگی فیلترها، آلودگی سطح مبدل، اختلال در تخلیه میعانات یا خرابی قطعات می‌تواند عملکرد سیستم را کاهش دهد. سرویس دوره‌ای باید بر اساس دستورالعمل سازنده و شرایط واقعی کارکرد انجام شود.

نکات مهم در انتخاب و نصب سیستم بازیافت حرارت

برای انتخاب دستگاه مناسب، بهتر است مراحل زیر به‌ترتیب انجام شوند:

1. تعیین نیاز تهویه ساختمان: دبی هوای تازه بر اساس کاربری، تعداد افراد و الزامات طراحی مشخص شود.

2. بررسی بار گرمایش و سرمایش: سهم هوای تازه در بار حرارتی ساختمان محاسبه شود تا میزان منفعت احتمالی بازیافت انرژی مشخص باشد.

3. انتخاب HRV یا ERV: شرایط آب‌وهوا، رطوبت داخل و خارج و محدودیت‌های کاربردی بررسی شوند.

4. بررسی مشخصات عملکردی: راندمان بازیابی، دبی هوا در فشار کاری، توان فن، افت فشار و کنترل یخ‌زدگی مقایسه شوند.

5. برنامه‌ریزی برای نصب و نگهداری: فضای سرویس، مسیر کانال‌ها، تخلیه میعانات، دسترسی به فیلتر و امکان بالانس جریان هوا در نظر گرفته شود.

6. ارزیابی اقتصادی: هزینه خرید و نصب با صرفه‌جویی انرژی برآوردشده و هزینه‌های بهره‌برداری مقایسه شود.

برای بررسی ارتباط ظرفیت تجهیزات با نیاز حرارتی پروژه، می‌توان به مقاله محاسبه ظرفیت سیستم تهویه مطبوع مراجعه کرد.

جمع‌بندی

سیستم بازیافت حرارت در تهویه مطبوع راهکاری برای بازیابی بخشی از انرژی هوای خروجی و کاهش بار گرمایش یا سرمایش هوای تازه است. دو فناوری رایج آن HRV و ERV هستند که تفاوت اصلی‌شان در قابلیت انتقال رطوبت است. انتخاب درست دستگاه به دبی هوای موردنیاز، شرایط اقلیمی، بار حرارتی، افت فشار، مصرف برق و هزینه نگهداری وابسته است. برای دستیابی به نتیجه مناسب، بهتر است سیستم بازیافت حرارت از مرحله طراحی تهویه ساختمان بررسی شود؛ زیرا انتخاب دستگاه بدون محاسبه جریان هوا و ارزیابی اقتصادی ممکن است به عملکرد ضعیف یا صرفه‌جویی کمتر از انتظار منجر شود.
