چیلر چیست؟

اهمیت و نقش چیلر در سیستم‌های تهویه مطبوع

در دنیای امروز، به دلیل افزایش دمای هوا و رشد سریع شهرنشینی، استفاده از سیستم‌های سرمایشی به یکی از نیازهای اساسی در ساختمان‌ها و مراکز صنعتی تبدیل شده است. چیلرها به عنوان قلب سیستم‌های تهویه مطبوع عمل می‌کنند و قادرند به شکل موثری انرژی حرارتی محیط را گرفته و تبدیل به سرمایش کنند. این دستگاه‌ها نه تنها در کاهش دمای فضای داخلی نقش کلیدی دارند، بلکه با مصرف بهینه انرژی و طراحی‌های پیشرفته، باعث کاهش هزینه‌های عملیاتی و افزایش راحتی کاربران می‌شوند. بنابراین آشنایی با ساختار، انواع و نحوه عملکرد چیلر برای مهندسان، مدیران فنی و حتی کاربران نهایی اهمیت بسیار زیادی دارد.

چیلر چیست؟ تعریف دقیق و کلیات

چیلر یک سیستم مکانیکی است که از طریق فرآیند تبرید، آب یا سیالی دیگر را خنک می‌کند تا در سیستم‌های تهویه مطبوع یا فرآیندهای صنعتی مورد استفاده قرار گیرد. اساس کار چیلر بر مبنای جذب گرما از سیال گرم و دفع آن به محیط است. معمولاً آب خنک شده توسط چیلر به فن‌کویل‌ها، هواسازها یا مبدل‌های حرارتی منتقل می‌شود و به این ترتیب هوای داخل فضا را خنک می‌نماید. چیلرها بر اساس نوع سیکل تبرید به دو دسته اصلی چیلر تراکمی (کمپرسوری) و چیلر جذبی تقسیم می‌شوند که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند.

تاریخچه و تکامل چیلرها

اولین سیستم‌های تبرید در اواخر قرن نوزدهم با اختراع کمپرسورهای مکانیکی شروع شد که امکان خنک‌سازی مکانیکی هوا و مایعات را فراهم آورد. در ابتدا این سیستم‌ها بسیار بزرگ، پیچیده و پرهزینه بودند و عمدتاً در صنایع بزرگ استفاده می‌شدند. با گذشت زمان و توسعه فناوری‌های مکانیکی و الکترونیکی، دستگاه‌های کوچک‌تر، کارآمدتر و مقرون به صرفه‌تر تولید شدند که برای مصارف مسکونی و تجاری نیز مناسب شدند.
چیلرهای جذبی که از انرژی حرارتی به جای انرژی الکتریکی استفاده می‌کنند نیز در دهه‌های ۱۹۵۰ و ۱۹۶۰ میلادی توسعه یافتند و این امکان را فراهم کردند که در مناطقی با منابع انرژی حرارتی ارزان، به شکل موثرتری سرمایش تولید شود.

اجزای اصلی چیلر

چیلرهای تراکمی از چهار جزء اصلی تشکیل شده‌اند که در هماهنگی کامل با یکدیگر عمل می‌کنند:

•  کمپرسور (Compressor): وظیفه متراکم کردن و افزایش فشار مبرد را برعهده دارد. کمپرسور انرژی مکانیکی را دریافت کرده و باعث حرکت مبرد در سیکل می‌شود.
•  کندانسور (Condenser): در این بخش، مبرد که حالتی گازی و فشار بالایی دارد، گرمای خود را به محیط یا آب دفع می‌کند و به صورت مایع درمی‌آید.
•  شیر انبساط (Expansion Valve): این قطعه فشار مبرد را کاهش داده تا وارد اواپراتور شود و قابلیت جذب گرمای بیشتری پیدا کند.
•  اواپراتور (Evaporator): در این مرحله، مبرد با جذب گرمای آب یا سیال دیگر، باعث خنک شدن آن شده و سپس مجدداً به کمپرسور بازمی‌گردد.
  علاوه بر این، سیستم‌های کنترلی، فیلترها، پمپ‌ها و لوله‌کشی‌های مرتبط نیز جزء اجزای مهم چیلر هستند.

انواع چیلرها

چیلر تراکمی (کمپرسوری)

چیلر تراکمی رایج‌ترین نوع چیلر است که برای سرمایش بیشتر ساختمان‌ها و صنایع استفاده می‌شود. کمپرسور آن می‌تواند از نوع اسکرو (پیچی)، رفت و برگشتی (پیستونی)، یا سانتریفیوژ باشد که بسته به ظرفیت و کاربرد انتخاب می‌شود. چیلرهای تراکمی معمولاً از مبردهای سازگار با محیط زیست مانند R-134a، R-410A، یا R-407C استفاده می‌کنند.

چیلر جذبی

این نوع چیلر بیشتر در صنایع و ساختمان‌هایی استفاده می‌شود که دسترسی به انرژی حرارتی ارزان (مثل بخار، آب گرم یا گاز طبیعی) دارند. چیلر جذبی از واکنش شیمیایی بین مبرد (معمولاً آب) و جاذب (معمولاً لیتیم بروماید) بهره می‌برد و به جای کمپرسور، از منبع حرارتی برای تبرید استفاده می‌کند. این سیستم‌ها مصرف برق پایین‌تری دارند اما هزینه نصب و نگهداری آن‌ها بیشتر است.

چیلرهای هواخنک و آب‌خنک

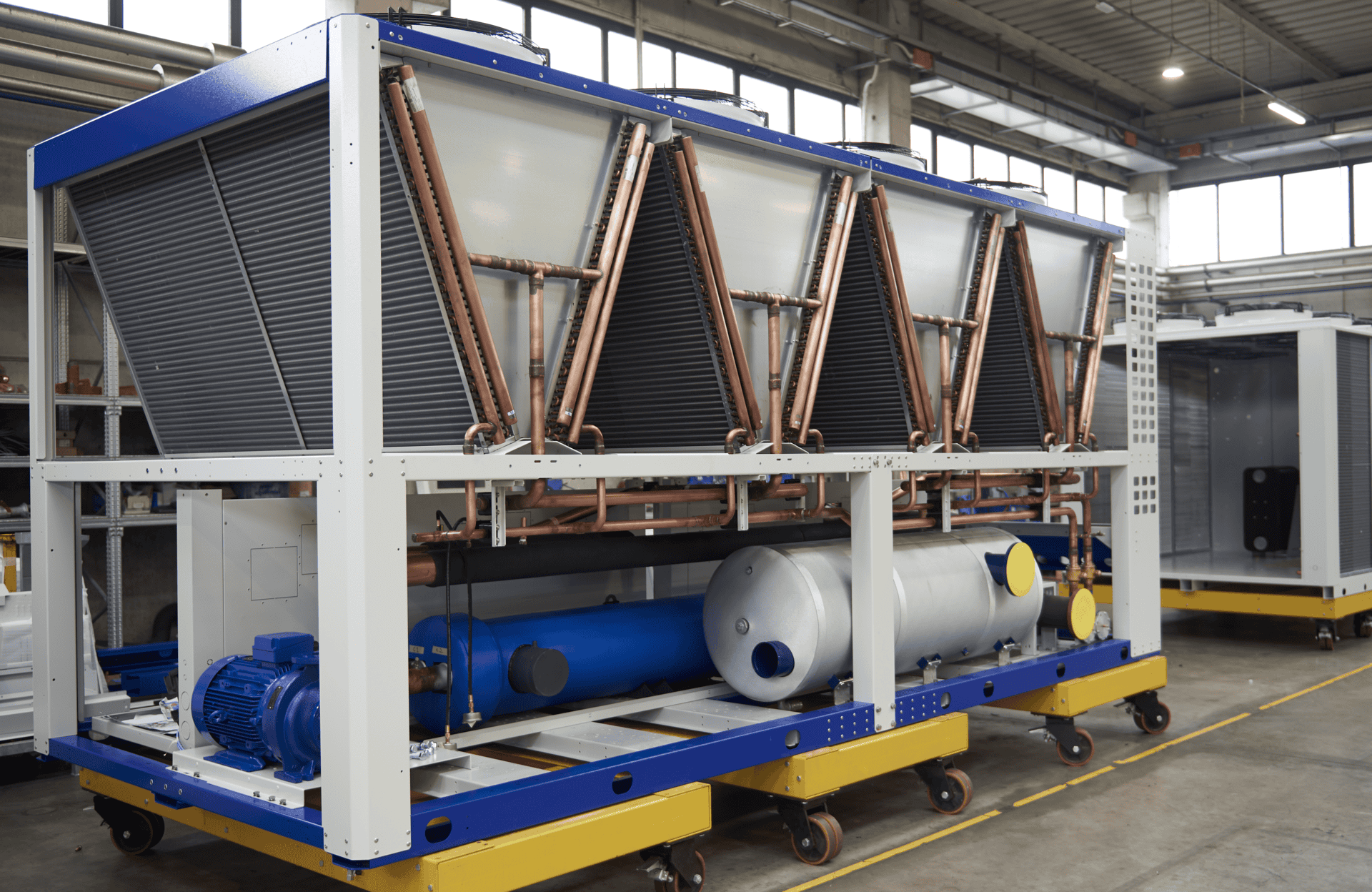

•  چیلر هواخنک: کندانسور این نوع چیلر از هوا برای خنک کردن مبرد استفاده می‌کند و به برج خنک‌کننده نیاز ندارد. معمولاً برای ظرفیت‌های پایین و متوسط کاربرد دارد و نصب آسان‌تری دارد.
•  چیلر آب‌خنک: در این مدل کندانسور توسط آب خنک می‌شود که آب در برج خنک‌کننده خنک شده و دوباره به کندانسور باز می‌گردد. این نوع برای پروژه‌های بزرگ و ظرفیت‌های بالا به‌کار می‌رود.

نحوه عملکرد چیلرها

 سیکل تبرید تراکمی

این سیکل چهار مرحله اصلی دارد:

1. کمپرسور: مبرد گازی فشار و دمای بالا تولید می‌کند.
2.  کندانسور: مبرد گرمای خود را به هوا یا آب محیط منتقل می‌کند و مایع می‌شود.
3.  شیر انبساط: فشار مبرد کاهش می‌یابد و آماده جذب گرما می‌شود.
4.  اواپراتور: مبرد گرمای سیال داخلی را جذب کرده و باعث خنک شدن آن می‌شود.
   این چرخه به طور مداوم تکرار شده و آب سرد تولید می‌شود.

سیکل تبرید جذبی

در این سیکل، مبرد (آب) درون محلول جاذب (لیتیم بروماید) حل می‌شود و سپس با استفاده از حرارت، از جاذب جدا شده و تبخیر می‌شود. بخار مبرد در کندانسور تقطیر می‌شود و سپس در اواپراتور گرمای آب را جذب می‌کند. این فرآیند بدون استفاده از کمپرسور مکانیکی انجام می‌شود و به همین دلیل مصرف برق آن کمتر است.

کاربردهای چیلر در صنایع مختلف

چیلرها به عنوان یکی از کلیدی‌ترین تجهیزات در سیستم‌های تهویه مطبوع و خنک‌سازی صنعتی، کاربردهای گسترده و متنوعی در صنایع مختلف دارند. در واقع، بدون وجود چیلرها، فرآیندهای صنعتی و سیستم‌های سرمایشی مدرن به‌شدت تحت تاثیر قرار می‌گیرند و کیفیت محصولات و راحتی افراد به خطر می‌افتد. در ادامه به بررسی دقیق و تخصصی کاربردهای چیلر در حوزه‌های مختلف می‌پردازیم:

کاربرد چیلر در ساختمان‌های مسکونی و تجاری

در ساختمان‌های مسکونی بزرگ مانند برج‌ها، مجتمع‌های آپارتمانی و خانه‌های لوکس، استفاده از چیلرهای مرکزی به منظور تامین سرمایش هوای داخلی بسیار متداول است. همچنین در ساختمان‌های اداری، مراکز خرید و هتل‌ها، چیلرها نقش مهمی در ایجاد فضای مطلوب و کاهش دمای محیط ایفا می‌کنند. استفاده از چیلرهای هواخنک در این فضاها به دلیل سهولت نصب و نگهداری رایج است، در حالی که در ساختمان‌های بزرگ‌تر و با ظرفیت سرمایش بالا، چیلرهای آب‌خنک به همراه برج خنک‌کننده استفاده می‌شوند.

کاربرد چیلر در صنایع تولیدی و فرآیندی

بسیاری از صنایع تولیدی به خنک‌سازی تجهیزات، ماشین‌آلات و محصولات در حال تولید نیاز دارند. به عنوان مثال:

• صنایع فلزی: چیلرها برای خنک کردن قالب‌ها، ماشین‌آلات جوشکاری، دستگاه‌های برش لیزری و فرآیندهای حرارتی مورد استفاده قرار می‌گیرند تا دمای کارکرد تجهیزات در حد استاندارد باقی بماند و کیفیت محصول حفظ شود.
• صنایع پتروشیمی و نفت: در این صنایع، کنترل دقیق دما در فرآیندهای شیمیایی، تقطیر و ذخیره مواد حساس اهمیت بالایی دارد و چیلرها به عنوان بخش کلیدی سیستم‌های خنک‌کننده عمل می‌کنند.
• صنایع غذایی و دارویی: حفظ دمای مناسب در مراحل تولید، بسته‌بندی و ذخیره‌سازی محصولات برای حفظ کیفیت، بهداشت و ایمنی بسیار حیاتی است. چیلرها در خطوط تولید شیر، آبمیوه، شکلات، داروهای حساس به دما و … کاربرد فراوان دارند.

کاربرد چیلر در مراکز داده و سرورها

سرورها و تجهیزات الکترونیکی در مراکز داده گرمای بسیار زیادی تولید می‌کنند که اگر کنترل نشود، باعث کاهش عمر مفید تجهیزات و خرابی‌های پرهزینه می‌شود. چیلرها با خنک کردن هوا یا مایع واسط، دمای این مراکز را در محدوده استاندارد نگه می‌دارند. در این حوزه، دقت بالا، قابلیت اطمینان و سیستم‌های نظارت هوشمند اهمیت ویژه‌ای دارند.

کاربرد چیلر در بیمارستان‌ها و مراکز درمانی

در بیمارستان‌ها، حفظ دمای مناسب اتاق‌های عمل، بخش‌های مراقبت‌های ویژه و آزمایشگاه‌ها برای ایمنی بیماران و عملکرد صحیح تجهیزات پزشکی ضروری است. چیلرها در این مراکز به صورت سیستم‌های سرمایشی مرکزی با قابلیت کنترل دقیق دما و رطوبت به کار می‌روند.

کاربرد چیلر در صنایع پلاستیک و قالب‌سازی

فرآیند قالب‌گیری پلاستیک و دایکست نیازمند خنک‌سازی مداوم قالب‌ها برای جلوگیری از تغییر شکل و بهبود کیفیت محصول است. چیلرها در این صنایع با گردش آب خنک به قالب‌ها، دمای قالب را کنترل می‌کنند و چرخه تولید را بهینه می‌سازند.

سایر کاربردهای صنعتی جیلر

• کارخانه‌های چاپ: خنک کردن دستگاه‌ها و مواد اولیه
• صنایع نساجی: کنترل دمای فرآیندهای رنگرزی و بافندگی
• مراکز تحقیقاتی و آزمایشگاهی: تامین شرایط دمایی استاندارد برای انجام آزمایش‌ها
• نیروگاه‌ها: خنک کردن تجهیزات توربین و ژنراتورها

نکات مهم در کاربرد چیلرها

1.  انتخاب نوع چیلر (تراکمی یا جذبی، هواخنک یا آب‌خنک) باید با توجه به نیاز سرمایشی، منابع انرژی و شرایط محیطی انجام شود.
2.  در صنایع حساس، استفاده از سیستم‌های کنترل و مانیتورینگ هوشمند برای حفظ دمای دقیق اهمیت زیادی دارد.
3.  بهینه‌سازی مصرف انرژی و کاهش هزینه‌های عملیاتی در بسیاری از کاربردهای صنعتی به کمک فناوری‌های نوین در چیلرها امکان‌پذیر شده است.

مزایا و معایب استفاده از چیلر

مزایا:

•  ظرفیت سرمایش بالا و امکان پوشش گسترده
•  عملکرد پیوسته و قابل اعتماد در شرایط مختلف
•  امکان استفاده از انواع مبردهای سازگار با محیط زیست
•  قابلیت کنترل دقیق دما و رطوبت

معایب:

•  هزینه بالای خرید، نصب و نگهداری
•  نیاز به فضای مناسب و زیرساخت‌های تخصصی
•  مصرف برق نسبتاً بالا (خصوصاً در نوع تراکمی)
•  نیاز به مراقبت و سرویس دوره‌ای مستمر

نکات مهم در انتخاب چیلر مناسب

1. ظرفیت سرمایشی: باید بر اساس متراژ و نیاز واقعی ساختمان یا فرآیند تعیین شود.
2.  نوع مبرد: انتخاب مبرد با کمترین تاثیر منفی بر محیط زیست و مطابقت با استانداردها.
3.  نوع خنک‌کاری: آب‌خنک یا هواخنک بودن چیلر بر اساس امکانات و شرایط محیطی.
4.  فضای نصب: نیاز به فضای کافی برای نصب و دسترسی مناسب برای سرویس.
5.  راندمان انرژی: دستگاهی با بازدهی بالا که مصرف برق را کاهش دهد.
6.  هزینه‌های جاری: شامل هزینه نگهداری، تعمیرات و مصرف انرژی

نگهداری و تعمیرات چیلر

نگهداری و تعمیر منظم چیلر یکی از مهم‌ترین اقداماتی است که برای افزایش طول عمر دستگاه، کاهش مصرف انرژی، و جلوگیری از خرابی‌های ناگهانی باید انجام شود. چیلرها به دلیل عملکرد مداوم و فشار بالایی که تحمل می‌کنند، در صورت عدم نگهداری صحیح، ممکن است دچار افت راندمان یا حتی آسیب‌های جدی شوند. این بخش به بررسی انواع تعمیرات، نکات مهم در نگهداری دوره‌ای و هزینه‌های مربوط می‌پردازد

اهمیت نگهداری دوره‌ای چیلر

• جلوگیری از کاهش بازدهی: گردوغبار، رسوب در مبدل حرارتی و روغن نامناسب می‌توانند راندمان چیلر را کاهش دهند.
• کاهش مصرف انرژی: چیلری که به‌خوبی سرویس شده باشد، عملکرد بهینه‌تری دارد و انرژی کمتری مصرف می‌کند.
• افزایش طول عمر قطعات: بازرسی‌های منظم باعث کشف و رفع مشکلات کوچک قبل از بزرگ شدن می‌شود.
• کاهش خرابی ناگهانی: بیشتر خرابی‌های اساسی چیلر، به‌دلیل بی‌توجهی به مشکلات جزئی به‌وجود می‌آید.

مراحل نگهداری چیلر

نگهداری چیلرها به دو دسته اصلی تقسیم می‌شود:

۱٫ نگهداری پیشگیرانه (Preventive Maintenance):

این نوع نگهداری در بازه‌های زمانی مشخص انجام می‌شود و شامل موارد زیر است:

• بررسی سطح و کیفیت روغن کمپرسور
• بررسی عملکرد شیر انبساط
• تست نشتی در مدار مبرد
• شست‌وشو و اسیدشویی کندانسور و اواپراتور
• بررسی فشار و دمای گاز مبرد
• کالیبراسیون سنسورها و تجهیزات کنترلی
• تست عملکرد الکتریکی کمپرسور و فن‌ها

2. تعمیرات اصلاحی (Corrective Maintenance):

زمانی که چیلر دچار ایراد یا خرابی شده است، این نوع تعمیرات انجام می‌شود. ممکن است شامل موارد زیر باشد:

• تعویض کمپرسور یا تعمیر آن
• تعویض سنسورها، ترموستات یا بردهای کنترلی
• تعویض گاز مبرد در صورت نشت یا آلودگی
• جوشکاری و رفع نشتی‌ها
• تعمیر یا تعویض فن کندانسو

نکات مهم برای نگهداری بهتر چیلر

1. استفاده از فیلترهای باکیفیت و تعویض دوره‌ای آن‌ها
2. بررسی و تنظیم مجدد پارامترهای کنترلی
3. جلوگیری از نوسانات ولتاژ برق ورودی به چیلر
4. آموزش کاربران و اپراتورها برای استفاده صحیح از دستگاه
5. ثبت و بررسی دوره‌ای لاگ‌فایل‌های عملکرد سیستم

هزینه تعمیر و نگهداری چیلر

هزینه‌ها بسته به نوع چیلر (اسکرو، رفت‌وبرگشتی، جذبی، سانتریفیوژ)، ظرفیت دستگاه، برند، و محل نصب متفاوت است. اما به‌طور کلی می‌توان گفت:

1. هزینه نگهداری پیشگیرانه کمتر ولی مستمر است.
2. هزینه تعمیرات اصلاحی در صورت سهل‌انگاری بسیار بالا خواهد بود، به‌ویژه در تعویض قطعات اصلی مانند کمپرسور.
3. استفاده از قراردادهای سرویس دوره‌ای با شرکت‌های معتبر می‌تواند هزینه‌ها را کاهش دهد.
